一、概述
WCH-F型红、紫外线复合防爆火焰监测器用于燃气、燃油、煤粉等工业燃烧器的火焰监测,对灯光等光源辐射无反应,抗干扰性强。
应用范围广,即可单独使用红外线火焰监测,也可单独使用紫外线火焰监测,也可同时用红外传感器和紫外探头监测火焰,监测器监测灵敏高,性能稳定可靠,是一种新型理想的火焰监测器。
二、主要技术参数
1、电源24V±1V
2、工作电流<100mA
3、光谱范围
紫外:160~260nm
红外:2.2~2.8µm
4、峰值波长
紫外:210±5hm 360±5nm
红外:2.2~3µm
5、灵敏度<10米烛光(光苗高度30~40mm)
6、延时3~10秒
7、响应时间0.1S
8、继电器干接点信号:DC24~30V 5A 220v 5A
模拟量4~20mA
9、视角范围15° (炉膛)45° (火炬)120°
10、关联设备:可接安全栅、阀门、万向节
11、环境温度:-40°~+80°
12、相对温度95%
13、入口保护:IP66
14、连接电缆:信号电缆
15、接口螺纹1"(与炉体联接)
电缆接头:M20×1.5
吹风接头:"接头

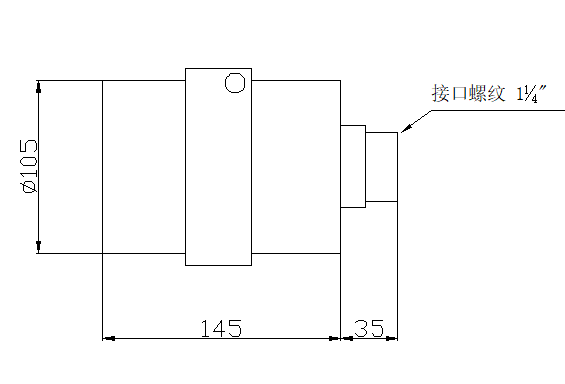

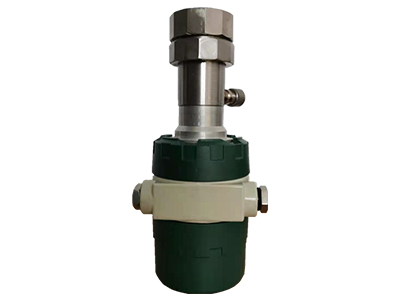

三、外型

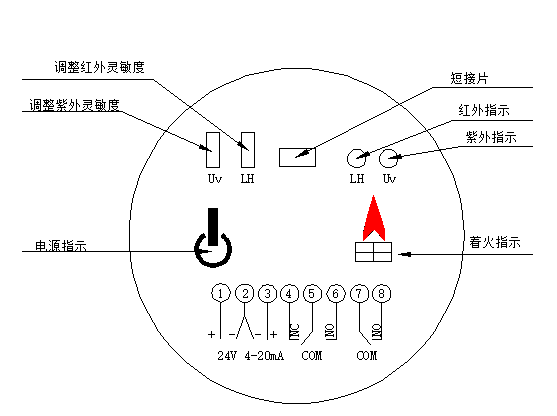

四、壳内端子面板(后壳带有玻璃窗口)

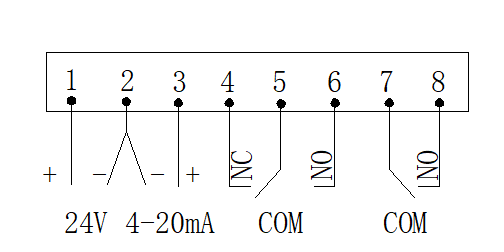

端子示意图
1、电源24V+ 2、电源24V-
2、有焰时输出4~20mA(无火时,4mA,有火时随火焰大小输出较大时20mA)
3、无源常闭,有火焰时翻转
4、无源常开, 有火焰时翻转
5、单独使用红外线输出(常开、有火焰时翻转)
五、使用
1、将监测器按要求用配件安装在燃烧器上,必须保证探头对准火焰。
2、接通24V电,端子1为正,2为负,接通电源后,电源指示灯(红色)亮。
3、如着火指示灯亮(绿色)即表示监测到火焰,如着火指示灯不亮,即表示没有火焰,请检查是否炉膛无火焰或检测器位置不对看不到火焰,请检查故障原因。
4、面板上两个小灯:
Uv (绿色灯)亮时表示紫外监测到火焰。
LH(红色灯)为红外线检测指示(注:当红外较强时才亮)。
5、外接输出从端子上引出:
接线时按端子图上示意接:
①开关量由4.5.6端子接
②模拟时4~20mA输出由2.3.点接,2负、3正
6、如单独使用红外线监测火焰时,将后面板上的短路片拨掉即可。
7、后面板设有两个电位器:
Uv为调整紫外线检测灵敏度,顺时针增大,反时针减小。
LH为调整红外线检测灵敏度,顺时钱增大,反时针减小。
六、注意事项:
1、紫外、红外灵敏度已调好,用户一般情况下不要调整,以免调乱。
2、使用一段时间后,发理灵敏度低或检测不到火焰,可能是探头镜片被灰尘覆盖,请擦干净探头石英玻璃。
如果在安装或使用中不小心弄坏探头玻璃,不能用普通玻璃代替,因普通玻璃不能透过火焰产生的紫外及红外线。
